複数のグラフを重ね合わせて表示したい。

複合グラフの起動方法:

モニタ画面の「複合グラフ」をタップします。

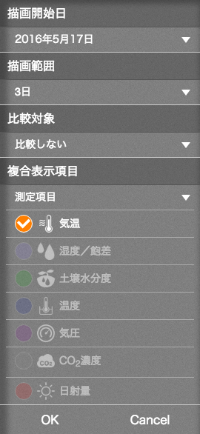

複合グラフ設定が開きます。


描画開始日の設定:

描画開始日(グラフの左端)の日付を設定します。
日付表示をタップするとカレンダーが表示されます。


描画範囲の設定:

グラフの描画範囲(左端から右端までの間隔)を設定します。


比較対象の設定:

過去との比較や他のボックスとの比較を行うことができます。

過去との比較ではカレンダーから比較対象日を選択できます。

自分が所有している他のみどりボックスとの比較ができます。


表示項目の選択:

測定項目

算出項目

気象予報項目
※気象予報項目では、描画開始日や比較対象の設定が無視されます。


設定の完了:

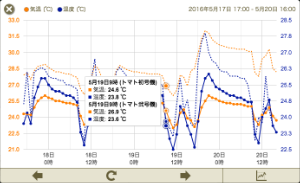

最後に「OK」をタップすると、グラフが描画されます。

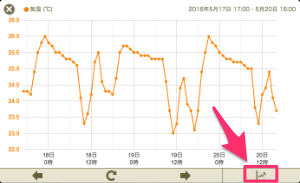

再設定する場合は、グラフ左下のグラフボタンをタップします。
